13.6.2022
Maatutkalla on ollut käyttöä Helsingissä, Turussa ja muissa vanhoissa kaupungeissa. Kaavaosastoilta ei useinkaan löydy tarkkaa historiallista tietoa kunnallistekniikan rakentamisvaiheista.
Tutkasignaalin käyttö on omiaan spesifeissä maarakennuskohteissa, joissa esimerkiksi epäillään tuntemattomia kaapelointeja ja putkistoja. Eniten viime vuosina ovat kehittyneet signaalien perusteella maanalaisia rakenteita mallintavat 3D-ohjelmistot.

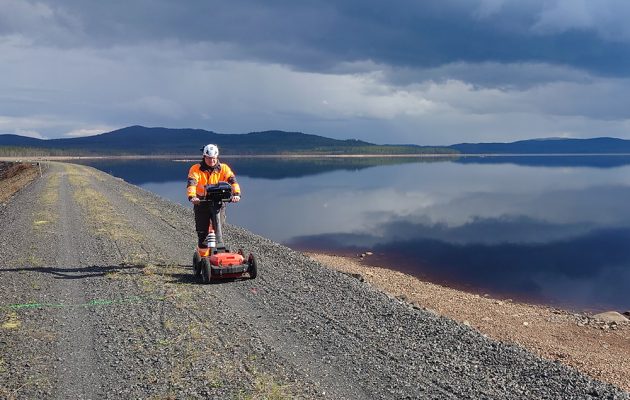

Suomen Maatutkapalvelu Oy:n maanmittausinsinööri Tero Mäkinen tekee työkseen maatutkaluotausta. Hänellä on tapana heti kättelyssä varoittaa asiakasta epävarmuuksista, jotka liittyvät kohteen tutkakuvan tulkitsemiseen.
”Jos sen jälkeen asiakas on vielä kiinnostunut, jatketaan keskustelua tutkausmenetelmän eduista”, Mäkinen sanoo.
Toppuutteluista huolimatta yrityksellä riittää joka viikko uusia tutkittavia kohteita.
Maatutkalla nenän eteen näytölle saatava data on pystyttävä tulkitsemaan, jotta sillä on merkitystä rakennusprojektin suunnittelussa. Tähän, jos mihin, auttaa kokemus.
Maatutkainformaation avulla pyritään selvittämään kohteen tierakenteiden vahvuudet alkaen asfalttikerroksen paksuudesta päätyen maan alla kulkevaan infraan, jota voi olla useissa eri kerroksissa jopa yli 100 vuoden ajalta.
Mäkisen työtoveri ja appiukko Leevi Koponen on maatutka-alan pioneeri 1980-luvulta lähtien.
”Tutkalaitteistojen hallitsemisen lisäksi on ymmärrettävä geologian ja infrarakentamisen peruslähtökohtia laajasti, jotta kuvien tulkintaa pystyy tekemään menestyksellisesti”, Koponen kiteyttää tärkeimmän oppinsa.
Rakenne- ja rakennustuotantotekniikan diplomi-insinööri Olli Sihvola tuntee maanalaisen infran tutkintatekniikat. Hän toimii projektipäällikkönä Kreate Oy:n väylärakennusyksikössä, joka on käyttänyt tiehankkeissa kartoitusapuna maanalaisten rakenteiden maatutkausta.
Sihvola painottaa, että tutkattujen kaapelien ja putkien havaitseminen aineistosta riippuu vahvasti käytettävästä tekniikasta ja laitteistosta.
”Ennen kuin lähdetään mihinkään maastoon tutkaamaan, niin pitää olla selvyys siitä, mitä halutaan selvittää. Ei ole kustannustehokasta selvittää aina kaikkea ja laittaa kalleinta mahdollista kalustoa kentälle”, Sihvola sanoo.
Maatutka-aineistosta on mahdollista havaita kattavasti maanalaiset eri rakenteet. Maatutkan avulla tapahtuvaa kuvantamista Kreaten käyttää apuna ainakin teiden leventämisessä.
Viimeksi Turun kehätien uudistuksessa sekä Seinäjoen ja Lapuan välisellä tieosuudella on käytetty kolmiulotteista tutkakuvantamista kartoitettaessa maanalaisia rakenteita.
Maanalaisten kaapelointien osalta Sihvola toteaa, että varsinkin maavoimien ja merivoimien kaapeloinnit menevät missä menevät, ja niistä tietää vain puolustusvoimat itse.
Espoon Keilaniemessä Kehä I:n uudelleenlinjauksessa alueelta löytyi maasta puolustusvoimien kaapelointeja.
Uuden sukupolven maatutka tutkii maaperää jopa 20 metrin syvyydeltä. Maatutka lähettää maaperään signaalia, joka peilautuu eri maan materiaaleista takaisin tutkan vastaanottimeen. Jopa kallion paksuuden mittaukset ovat nyt mahdollisia.
Datan 3D-renderöinnissä maanalaisista kohteista piirtyy laitteen ruudulle tutkittavissa oleva kolmiulotteinen kuva.
Suomessakin käytetty US Radarin maatutka toimii hyvin kolmella eri taajuusalueella. Tavallisimmat käytetyt taajuudet sivuavat sähkömagneettisessa spektrissä ultravioletin ja röntgenin taajuusaluerajaa.
Viime vuosina mittaus on saatu aiempaa teknologiaa tarkemmaksi sekä syvyysalueeltaan laajemmaksi.
Teksti Reijo Holopainen Kuvat Suomen Maatutkapalvelu ja RC-infra
